Производство ГРЩ главных распределительных щитов

Главный распределительный щит ГРЩ — это низковольтное комплектное устройство, функции которого состоят в распределении электрической энергии между всеми участками объекта промышленного или гражданского назначения. Щиты ГРЩ устанавливаются на объектах, которые питаются трехфазным или однофазным переменным током с номинальным напряжением 380/220 В и частотой 50 Гц.

Функции ГРЩ

ГРЩ отвечает за ввод и распределение электроэнергии, осуществляет учет ресурсов. В зависимости от исполнения, главный распределительный щит дополнительно может включать компоненты, обеспечивающие сбор данных о состоянии электросети, управление ее отдельными участками, а также защиту от перегрузок и коротких токов.

Устройство главного распределительного щита

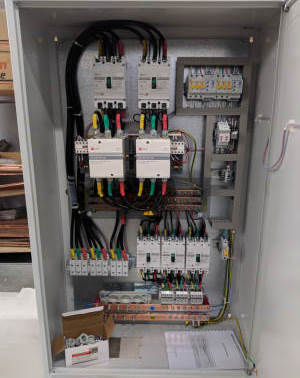

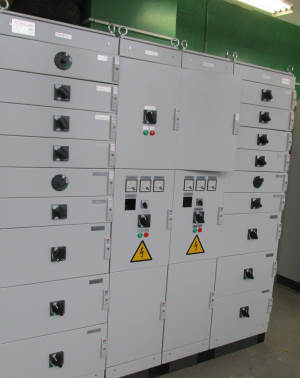

Как правило, Главные Распределительные Щиты состоят из отдельных панелей как одностороннего, так и двухстороннего обслуживания. Каждая панель представляет собой сварную металлоконструкцию из гнутых стальных профилей. Автоматические выключатели и вспомогательные цепи размещаются внутри корпуса, производитель собирает панель согласно утвержденной заказчиком схеме. Ввод может быть как сверху, так и снизу. Вывод может осуществляться как через секции, в которых установлены аппараты, так и через специальные секции (кабельные отсеки).

Виды исполнения ГРЩ

В зависимости от функциональных особенностей возможно производство ГРЩ с разным количеством вводов для обеспечения бесперебойного электроснабжения. Наибольшее распространение получили шкафы в следующих вариантах исполнения вводных и распределительных панелей:

• 2 + 1. Схема предусматривает подключение двух силовых кабелей ввода, которые осуществляют прием электрического тока от независимых источников. При этом линия распределения размещается на общей токопроводящей шине.

• 2 + 2. Сборка ГРЩ этого типа является наиболее востребованной. Производство подобных устройств предусматривает применение двух вводных и двух распределительных линий. Щит дополнительно комплектуется секционной панелью.

• 3 + 2. Изготовление подобных моделей отличается тем, что в конструкцию добавлен дополнительный ввод, который позволяет в случае нештатных ситуаций автоматически переключаться на альтернативные источники питания и подавать ток, например, с бензинового генератора или дизельной электростанции.

• 3 + 3. Такой ГРЩ можно купить под заказ. Его сборка позволяет реализовывать различные по сложности схемы ввода и распределения электроэнергии, используя по три независимые линии и более. Удобство оборудования состоит в том, что при необходимости технического обслуживания или выполнения ремонтных работ не нужно обесточивать весь объект, достаточно отключить питание только на конкретном участке.

Состав ГРЩ

В щит могут входить панели ввода, секционные панели, распределительные панели, панели учёта электроэнергии, панели компенсации реактивной мощности, панели управления двигателями и другие.

Наша компания имеет все необходимые ресурсы для выпуска высокотехнологичных ГРЩ с теми характеристиками, которые актуальны для конкретного заказчика. Изготовление осуществляется по индивидуальному проекту, можно заказывать ГРЩ щиты и шкафы любого уровня сложности. Стоимость  обсуждается персонально.

Требования к ГРЩ

Щит является сложным техническим оборудованием и должен соответствовать требованиям действующего законодательства (ПУЭ, ГОСТы, СНиПы, своды правил, законы и постановления, ТУ). Также есть отраслевые рекомендации и требования, которые регламентируют такие параметры, как материал шин, производителя комплектующих, тип и марку приборов учёта, толщину корпуса щита и прочее.

Сборка  ГРЩ

Сборка главного распределительного щита (ГРЩ) — сложный технологический процесс, требующий профессионального подхода.

Процесс начинается с проектирования, где разрабатывается схема соединений на основе технических требований заказчика.

На этапе подготовки выбирается корпус щита с необходимой степенью защиты (обычно IP20–IP65) и комплектуются все необходимые элементы:

• Автоматические выключатели;
• устройства защиты;
• силовые шины;
• приборы учёта;
• системы контроля.

Основной этап сборки включает:

• Монтаж металлических конструкций;
• установку оборудования;
• подключение проводников;
• маркировку элементов.

После сборки проводится комплексное тестирование:

• Проверка изоляции;
• тестирование защитных устройств;
• испытание под нагрузкой.

К работе допускаются только квалифицированные специалисты с соответствующими допусками по электробезопасности. Каждый собранный щит сопровождается технической документацией и проходит обязательный контроль качества.

Проектирование и производство ГРЩ и ВРУ щитов

Прелагаем комплексные услуги по проектированию и изготовлению главных распределительных и вводно-распределительных щитов. Инженеры нашей компании берут на себя весь комплекс работ, по разработке и производству ГРЩ и ВРУ щитов. А также производим электромонтажные работы по установке оборудования на объекте. Чтобы рассчитать цену на изделие, отвечающее параметрам эксплуатации и особенностям объекта, заполните опросные листы или предоставьте техническое задание для последующего изготовления и сборки.

Комплектуется аппаратурой отечественного или импортного производства таких как (КЭАЗ, AKEL, EKF, Hyundai, Систэм Электрик, Dekraft и др.).

Линейка систем выпускается со степенью влаго- и пылезащиты до IP54. Также заказчикам доступна покупка главных распределительных щитов ГРЩ, дополнительно оснащенных аварийным вводом резерва (АВР), элементами для контроля и управления пожарно-охранной сигнализацией.

Конструктивные особенности и характеристики главного распределительного щита могут существенно различаться, что отражается на цене изделия. Щиты ГРЩ изготавливаются в соответствии с ГОСТ Р51732-2001. Мы являемся непосредственным производителем и имеем возможность удерживать цены в доступном диапазоне. Для ознакомления с расценками рекомендуем запросить прайс на отдельные компоненты и услуги у наших менеджеров.
