ГРЩ и ВРУ в чем отличие?

Основные отличия ГРЩ и ВРУ

ГРЩ и ВРУ — электрощитовое оборудование для электроснабжения, оба являются важными элементами системы снабжения и распределения электроэнергии, но имеют разные функции и характеристики.

Расшифровка понятий:

ГРЩ — главный распределительный щит

ВРУ — вводно-распределительное устройство

Функциональное назначение

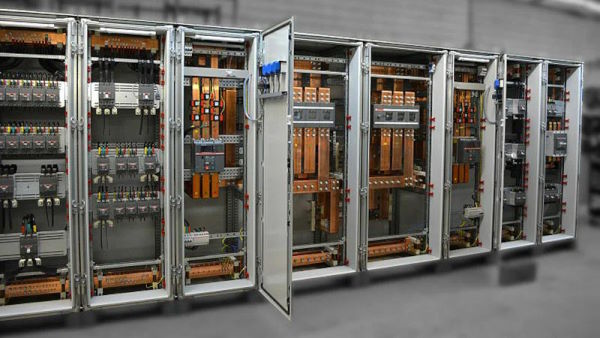

• Электрощит ГРЩ — центральный узел системы электроснабжения крупных объектов (промышленные предприятия, торговые центры и т.д.) предназначен для приёма, учёта и распределения электрической энергии. Распределяет энергию от трансформаторов к различным потребителям: зданиям или группам зданий. Является центральным узлом, от которого питаются все нижестоящие распределительные устройства (этажные щиты, щиты управления, освещения и др.).

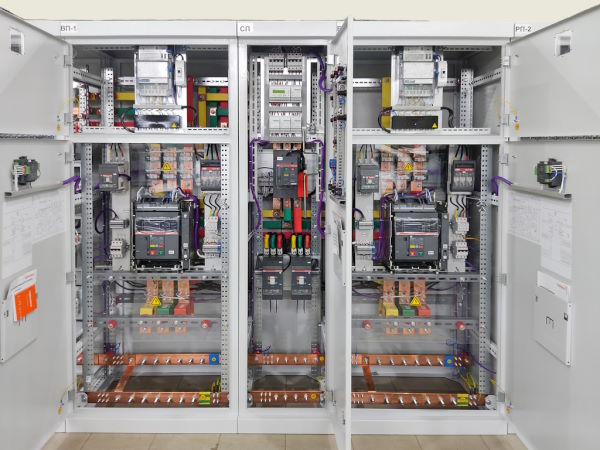

• Электрощит ВРУ — электротехническое устройство для приёма и распределения электроэнергии внутри зданий и сооружений. Обеспечивает ввод энергии и её распределение между потребителями.

Конструктивные особенности

• Мощность и нагрузка:

  • ГРЩ рассчитан на высокие токи и напряжения.

  • ВРУ имеет ограничения: до 630 А на вводе, до 250 А на отходящих линиях.

• Сложность конструкции:

  • ГРЩ включает несколько секций, системы резервирования.

  • ВРУ имеет более простую конструкцию.

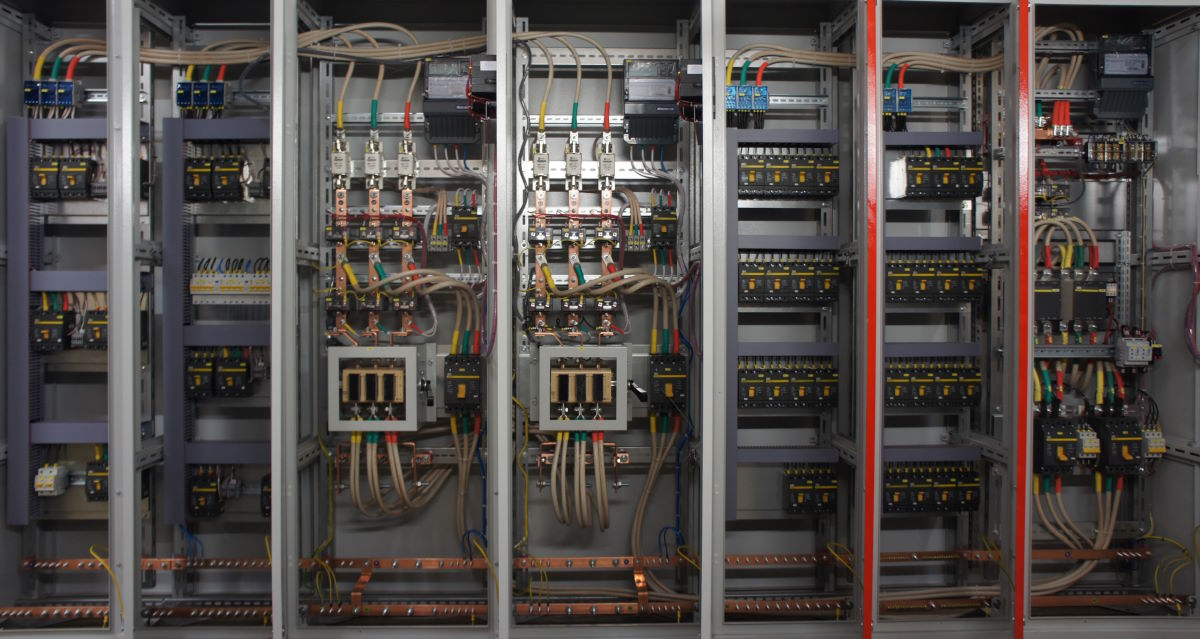

Области применения ГРЩ (главного распределительного щита)

ГРЩ используется на крупных объектах с высокой потребляемой мощностью и множеством потребителей. Примеры:

• Промышленные предприятия (цеха, заводы) — распределяет энергию по технологическим линиям, мощному оборудованию, вентиляционным системам.

• Крупные бизнес-центры и торговые комплексы — питает инженерные системы (кондиционирование, освещение), арендаторов.

• Многоквартирные жилые дома (свыше 5 этажей, с лифтами) — устанавливается в центральном распределительном устройстве дома, распределяет энергию на ВРУ по подъездам/этажам.

• Инфраструктурные объекты (больницы, учебные заведения, административные здания).

• Энергетические подстанции — обеспечивает питание систем управления, охлаждения, освещения.

• Объекты с резервными источниками питания (например, с дизель-генераторами) — ГРЩ интегрируется с системами АВР (автоматического ввода резерва).

Ключевой критерий: необходимость централизованного распределения больших мощностей, многоуровневой защиты и контроля нагрузки.

Области применения ВРУ (вводно-распределительного устройства)

ВРУ используется на объектах меньшего масштаба, где требуется приём, учёт и распределение электроэнергии без сложной иерархии. Примеры:

• Небольшие многоквартирные дома (до 5 этажей, без лифтов) — ВРУ выполняет функции ввода, учёта и распределения по квартирам.

• Индивидуальные жилые дома (особняки) — обеспечивает ввод, учёт и распределение энергии внутри здания.

• Малые коммерческие объекты (магазины, кафе, офисы малой этажности).

• Общественные здания (школы, детские сады, поликлиники, спорткомплексы).

• Небольшие промышленные объекты — распределяет питание по зонам, защищает линии от перегрузок.

• Этажи/подъезды в крупных зданиях — получает питание от ГРЩ, распределяет по конечным потребителям (квартиры, офисы).

Ключевой критерий: объект не требует центрального распределения больших мощностей, достаточно базового учёта и защиты.

Основные различия

• Масштаб применения: ГРЩ для крупных объектов, ВРУ для небольших.

• Уровень автоматизации: ГРЩ имеет сложные системы управления, ВРУ — базовые функции.

• Место в системе: ГРЩ устанавливается после трансформаторов, ВРУ — на вводе в здание.

• Защитные функции: ГРЩ обеспечивает многоуровневую защиту, ВРУ — базовую.

Итог

• ГРЩ — для крупных объектов, где важно централизованное управление большими потоками энергии, резервирование и контроль.

• ВРУ — для небольших объектов, где достаточно ввода, первичного распределения, учёта и базовой защиты. На крупных объектах ВРУ выступает промежуточным звеном между ГРЩ и конечными потребителями.

Пример использования и взаимодействия

Разница в том, что в крупных комплексах ГРЩ принимает энергию от трансформаторов и распределяет её по секциям, а ВРУ получает питание от ГРЩ и обеспечивает распределение по конечным потребителям.
