Щиты станций управления ЩСУ

Щит станции управления (ЩСУ) относится к категории низковольтных комплектных устройств. С его помощью осуществляется управление различными типами объектов, контроль и корректировка параметров работы производственных линий или отдельных технологических процессов. Щит станции управления может применяться как самостоятельная единица либо входить в состав более сложного оборудования, которое предназначается для централизованного управления всей системой электроснабжения.

Назначение щитов ЩСУ

В задачи станции управления ЩСУ входит ввод электрического тока, мониторинг его параметров, а также корректировка качественных характеристик системы электроснабжения. Оборудование этой серии позволяет проводить резервирование и секционирование потребителей, что является важным аспектом в обеспечении стабильного энергоснабжения. Щит ЩСУ оснащается автоматикой для контроля всех показателей системы. Также управление может происходить в дистанционном формате или в ручном режиме.

Область применения

Данная разновидность НКУ имеет широкую сферу применения. Установки предназначены для контроля и защиты систем электроснабжения промышленных предприятий, а также для местного, дистанционного и автоматического управления технологическими процессами на производстве. Кроме того используются в структурах ЖКХ, в сельском хозяйстве и многих других сферах. Станция ЩСУ обеспечивает питание различных потребителей:

• электрических установок высокой и низкой мощности;
• высокотехнологичных приборов;
• чувствительных к качеству напряжения машин и технологических узлов;
• силового оборудования;
• промышленных насосов и многого другого.

Шкаф состоит из нескольких блоков, по согласованию с заказчиком возможно изготовление установок с номинальным током сборных шин от 0,4 кВ.

Технические характеристики ЩСУ

Разработка и сборка щитов станций управления осуществляется на основании индивидуального технического задания. Инженеры нашей компании готовы оказать помощь по этому направлению и разработать проект оборудования под особенности и нужды конкретного объекта. Таким образом, технические параметры устройств могут варьироваться.

Характеристики	Значение параметра
Номинальное напряжение главных цепей, В	до 660
Номинальный ток главных цепей, А	до 5000
Номинальная частота, Гц	50
Номинальное напряжение изоляции главных цепей, В	до 690
Номинальное импульсное выдерживаемое напряжение главных цепей, кВ	до 12
Номинальный ударный ток главных цепей, кА	до 100
Номинальный кратковременно допустимый ток главной цепи, кА, не ниже	20
Номинальный коэффициент одновременности	1
Степень защиты по ГОСТ 14254	до IP54
Масса одного шкафа, кг, не более	600
Тип системы заземления в соответствии с ПУЭ (издание седьмое)	TN-S
Номинальное напряжение промышленной частоты вспомогательных цепей, В	220
Габаритные размеры при одностороннем обслуживании, мм, не более	Ширина	600; 800; 1000; 1200
	Глубина	400; 500; 600; 800
	Высота	2200
Габаритные размеры шкафов при двухстороннем обслуживании, мм, не более	Ширина	600; 800
	Глубина	400; 500; 600; 800
	Высота	2200

Общее устройство и работа ЩСУ

Шкаф ЩСУ может изготавливаться в нескольких вариантах исполнения. Среди заказчиков являются востребованными как моно шкафные, так и много шкафные конструкции. При этом каждый шкаф может включать до 4-5 специй. Две секции отводятся под размещение частотных пускателей, в остальных блоках располагаются вспомогательные устройства для пуска и распределения электро энергии. Каждый щит представляет собой законченное устройство, готовое к эксплуатации и способное функционировать самостоятельно.

Функции ЩСУ

Основными функциями этого типа контрольно-распределительных устройств являются:

• Ввод электрического тока с последующим распределением по секциям. Подключение до 4 источников питания;
• автоматический ввод резерва АВР;
• плавный запуск оборудования и регулировка частоты;
• учет показателей электросети;
• управление освещением, нагревательными приборами и сопутствующим оборудованием;
• предотвращение перегрузок и защита отходящих линий от сверхтоков и короткого замыкания;
• индикация параметров работы потребляющих устройств;

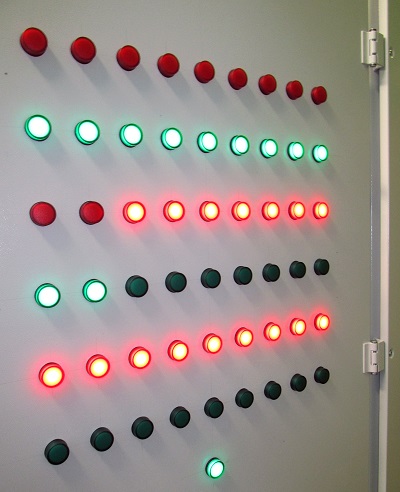

• подача аварийных световых и звуковых сигналов в случае отклонения от нормативных параметров;
• управление электроснабжением в дистанционном и ручном режиме.

Опции

ЩСУ может оснащаться дополнительным оборудованием для выполнения вспомогательных функций:

• обеспечения защиты от импульсного перенапряжения;
• защиты потребителей от риска короткого замыкания;
• вести учет технологических параметров оборудования;
• возможности контролировать расходы на освещение, поддержка работы технологического оборудования и оптимизация затрат на эксплуатацию;
• измерять широкий спектр параметров электрической сети;
• осуществлять комплексный мониторинг и управление в штатном режиме работы и предупреждать о нештатных ситуациях для предотвращения аварий.

ЩСУ может применяться в качестве панели оператора для индикации показателей и контроля рабочих режимов.

Конструктивное исполнение ЩСУ

В зависимости от потребностей заказчика, можно купить ЩСУ, состоящий из нескольких компонентов. В состав установки допускается включать следующие элементы:

• Вводно-распределительные устройства (УВР) для распределения и коммутации электроэнергии;
• АВР;
• блоки мониторинга и управления и регулирования электрическими приводами (насосов, заслонок и т.п.);
• контрольно-измерительное оборудование, датчики, частотные преобразователи, контроллеры
• устройства сигнализации.

При сборке мы используем комплектующие проверенных поставщиков: отечественного производства КЭАЗ, ЧЭАЗ, и импортного производства Schneider Electric, Legrand, ABB, Moeller, General Electric.

По исполнению щиты бывают напольными и навесными, могут предусматривать варианты обслуживания с одной или обеих сторон. Обязательный компонент конструкции - плотно закрывающиеся двери. Они нужны для предотвращения попадания посторонних предметов, влаги, защиты от несанкционированного проникновения. Для безопасности оснащаются замком. Дополнительно в конструкции может быть предусмотрена система обогрева.

Цены на ЩСУ

Цена зависит от комплектации щита управления. Чтобы узнать стоимость готового изделия и получить консультацию по изготовлению оборудования, обратитесь к менеджерам нашей компании. Специалисты предоставят прайс на отдельные комплектующие, помогут подготовить техническое задание, а также ответят на все сопутствующие вопросы. В зависимости от сложности решений, сроки производства и сборки составляют от 14 дней. Наша компания дополнительно обеспечивает доставку оборудования на объект, его монтаж и пусконаладочные работы. Доставка по всей России. Гарантия на всю продукцию 2 года.
