Распределительное устройство низкого напряжения РУНН

Распределительные устройства предназначены для приема и распределения электроэнергии, защиты от перегрузок и токов короткого замыкания в сетях с глухозаземленной нейтралью, трехфазного переменного тока частотой 50-60 Гц., напряжением 380В.

РУНН применяются для систем электроснабжения промышленных предприятий, внутрицеховых подстанций.

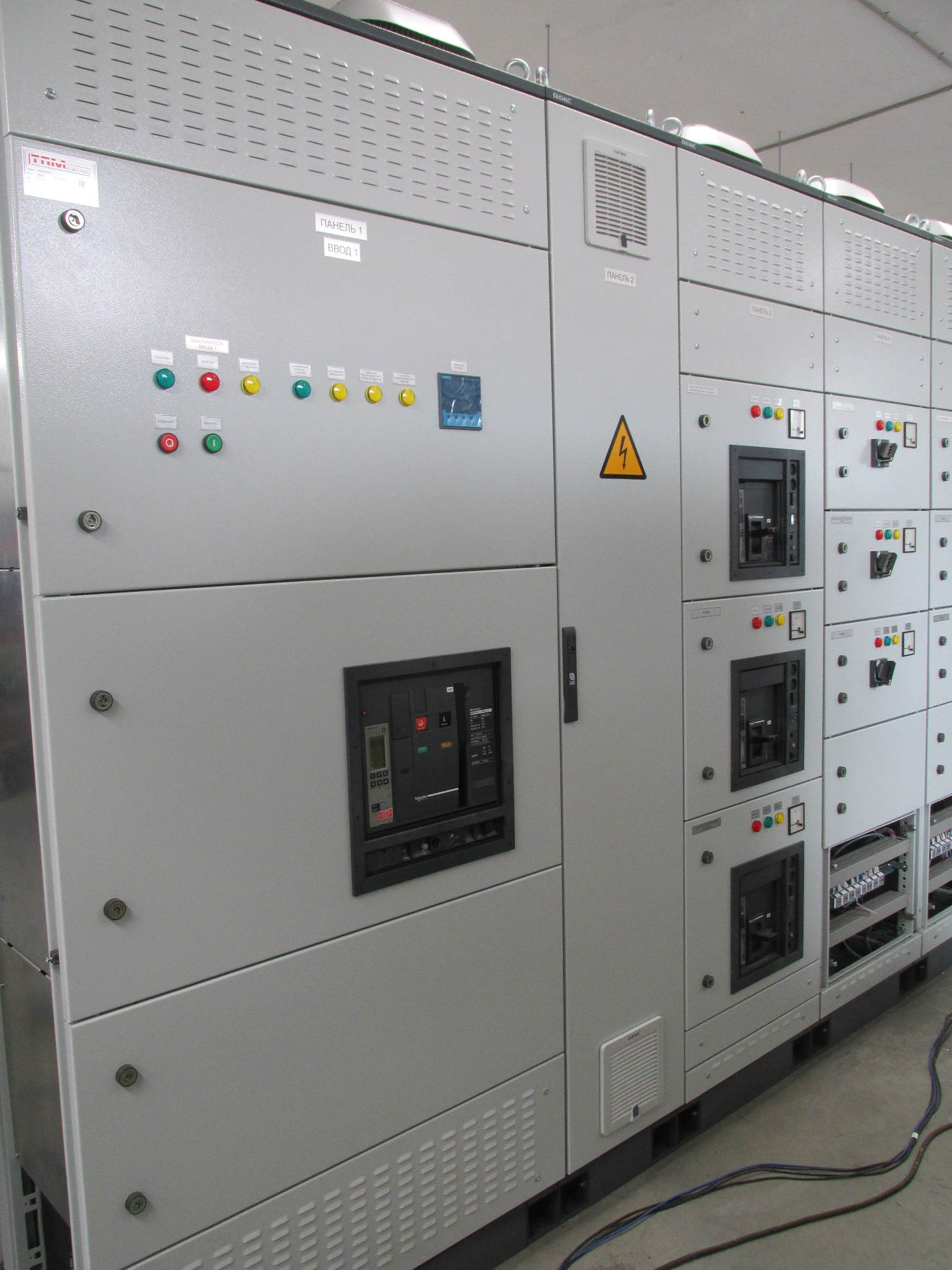

Конструкция шкафов РУНН

Шкафы РУНН представляют собой каркасную сварную конструкцию. Шкафы по высоте разделены на ячейки, в которых размещены автоматические выключатели. Ячейки в шкафах отделены друг от друга перегородками из стальных листов, по одной из форм внутреннего секционирования.

Распределительное устройство из шкафов РУНН представляет собой группу шкафов одностороннего или двухстороннего обслуживания, соединенных в единое целое и устанавливаемых на месте монтажа. Для электрического и механического соединения РУНН с силовым трансформатором КТП служат шинопроводы и кожухи. Оперативное обслуживание шкафов РУНН предусмотрено с фасадной стороны.

Структура условного обозначения

Распределительное устройство низкого напряжения
Буквенно-цифровое обозначение изготовителя и конструкторской разработки РУНН
Номинальный ток ввода и сборных шин РУНН
Цифровое обозначение модификации РУНН (кол-во шкафов)
Вид климатического исполнения по ГОСТ 15150-69

Работа шкафов РУНН

В шкафах РУНН устанавливаются аппараты защиты, измерительные приборы, средства релейной защиты и автоматики, а также вспомогательные устройства со всеми внутренними электрическими соединениями главных и вспомогательных цепей.

В шкафах РУНН напряжение 0,4 кВ через вводные автоматические выключатели подается на сборные шины, от сборных шин через линейные автоматические выключатели к потребителю. Конструкция шкафов РУНН позволяет выполнить любую комбинацию автоматических силовых выключателей выдвижного или стационарного исполнения отечественного или импортного производства.

Каждый шкаф разделен на отсеки выключателей и релейный отсек, где установлена аппаратура управления автоматики и учета электроэнергии, а также отсек шин, где размещены сборные шины, шинные ответвления для кабельных и шинных присоединений и трансформаторы тока. Ошиновка ввода и сборные шины РУНН, а также вводный выключатель выполняются на ток, равный номинальному току силового трансформатора с коэффициентом 1,3 Iн в соответствии с ГОСТ 14695-80.

Распределительное устройство низкого напряжения одно трансформаторной подстанции состоит из одной секции шкафов РУНН. Секция – это набор шкафов, состоящих из одного шкафа ввода и одного или нескольких шкафов отходящих линий.

Распределительное устройство низкого напряжения двух трансформаторной подстанции состоит из двух секций и одного шкафа секционирования. Наличие двух секций позволяет обеспечивать бесперебойное снабжение потребителей электроэнергией при отключении одного из вводов через шкаф секционирования.
В качестве коммутирующего аппарата в шкаф секционирования могут быть установлен выключатель или разъединитель. При работе двух трансформаторных подстанций предусмотрена схема АВР. Возможна реализация схемы АВР как на электромеханических реле, так и на микропроцессорной аппаратуре.

Если РУНН оборудовано дополнительным вводом от дизельной электростанции, при исчезновении напряжения на главных вводах включается данный ввод. Отключение ввода от ДЭС происходит при появлении напряжения на одном из основных вводов.

Распределительное устройство со стороны низшего напряжения (РУНН) является составной частью комплектной трансформаторной подстанции (КТП) и может использоваться как самостоятельное изделие в составе мачтовых трансформаторных подстанций.
РУНН представляет собой шкаф со встроенными аппаратами для коммутации, управления, измерения и защиты.

РУНН предназначено для приёма и учёта электрической энергии трёхфазного переменного тока частотой 50 Гц напряжением до 0,4 кВ и электроснабжения потребителей народного хозяйства.
РУНН мощностью до 160 кВА имеет три фидера отходящих линий трёхфазного переменного тока частотой 50 Гц напряжением до 0,4 кВ и фидер линии наружного освещения напряжением до 0,4 кВ трёхфазного переменного тока частотой 50 Гц, РУНН мощностью 250 кВА — четыре фидера отходящих линий и фидер линии наружного освещения.

РУНН имеет следующие виды защит:

• от перегрузки и междуфазных коротких замыканий на отходящих линиях и защиты линий наружного освещения устанавливаются автоматические выключатели;
• от однофазных коротких замыканий устанавливаются токовые реле;
• от атмосферных перенапряжений устанавливаются низковольтные разрядники.

Конструкция РУНН мощностью до 160 кВА предусматривает использование общего учёта электроэнергии или учёта электроэнергии линии наружного освещения по требованию заказчика, РУНН мощностью 250 кВА — использование общего учёта электроэнергии и установку РУНН на железобетонной опоре.

Вводы и выводы РУНН — воздушные, снизу шкафа.

Степень защиты РУНН — IP43 по ГОСТ 14254-96.

Вид климатического исполнения — У1 по ГОСТ 15150-69.

Условия эксплуатации РУНН

Климатическое исполнение и категория размещения РУНН — У3 по ГОСТ 1515-69.

Температура окружающего воздуха от +5°С до +40°С.

Окружающая среда – взрывобезопасная, не содержащая пыли, в том числе токопроводящей, агрессивных паров и газов в концентрациях, разрушающих металл и изоляцию.

Группа условий эксплуатации в части воздействия окружающей среды по ГОСТ 17516.1-90 – М2.

Относительная влажность воздуха до 80% при температуре 20ºС по ГОСТ 15543.1-89.

Высота установки над уровнем моря — не более 2000 м (при эксплуатации панелей на высоте более 1000 м., характеристики применяемых в панелях аппаратов должны быть снижены в соответствии с ГОСТ 15150-69).

Рабочее положение в пространстве – вертикальное, допускается отклонение от вертикального положения до 5° в любую сторону.

Степень защиты РУНН IP31 по ГОСТ 14254-96.

Сейсмостойкость — 6 баллов по МSК- 64.

РУНН распределительное устройство 0.4 кв комплект поставки

В комплект поставки входят:

• шкафы РУНН распределительное устройство 0.4 кв;
• шинный мост;
• комплект запасных частей и принадлежностей (согласно ведомости ЗИП);
• узлы и детали, снятые на время транспортировки;
• сопроводительная и эксплуатационная документация.

Сборка оборудования производится на монтажном участке площадью 400 м. кв по адресу г. Санкт-Петербург, пер. Химический д.1. лит.Е
