Многослойный высокотемпературный кабель предельной мощности HPT широко используется в промышленных установках и трубопроводных системах, где необходимо поддержание постоянной высокой температуры рабочих сред либо их защита от замерзания при транспортировке по трубам в зимнее время. Наружная оболочка и исполнение кабелей HPT рассчитаны на эксплуатацию в жидких и газообразных рабочих средах с постоянным высокотемпературным режимом, в том числе во время пропарки.
Катушечный резистор, составляющий рабочую часть нагревательного элемента, выполнен из легированного металла для повышения надежности и обеспечения равномерной теплоотдачи. Одним из наиболее важных параметров кабеля является температурный коэффициент, положительное значение которого служит для уменьшения выходной мощности нагревателя HPT при чрезмерном нагреве среды, благодаря чему становится допустимой укладка кабеля не только витками, но и внахлест.
Нагревательный элемент имеет составное конструктивное исполнение, что в сочетании с волокнистой основой и дополнением в виде волокнистой прокладки между слоями служит для увеличения прочности многослойного кабеля. Это позволяет применять кабель предельной мощности HPT не только в обычных условиях, но и на потенциально взрывоопасных участках производств, определяемых стандартом АТЕХ и IECEx Scheme.

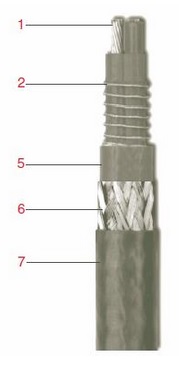

Конструкция кабеля HPT
1 - Никелированные медные жилы (3,3 мм2)
2 - Нить из композитного металлического сплава
3 - Подключение шины нагревателя (не показано)
4 - Оплетка из стекловолокна (не показана)
5 - Фторполимерная диэлектрическая изоляция
6 - Никелированная медная оплетка
7 - Фторполимерная оболочка
Особенности кабеля HPT
- Устойчивость к продолжительному горению в соответствии с IEC 60332-1:1993
- Возможность монтажа кабеля при температуре -60°С
- Устойчивость к озону, к воспламенению и ультрафиолетовому излучению в соответствии с ISO/IEC требованиями
Характеристики кабеля HPT
| Варианты удельной мощности | 14, 28, 42, 57 Вт/м при 10°C |
| Номинальное напряжение питания | 230 В (~) |
| MAX температура поддержания | 149°C |
| MAX температура непрерывного воздействия в выключенном состоянии | 260°C |
| MIN температура монтажа | -60°C |
| MIN радиус изгиба: - при -15 °С - при -60 °С | 10 мм 32 мм |
| Температурный класс при стабилизированном дизайне | T2 и T6 |
Основные принадлежности
Подсоединение питания: При монтаже высокотемпературных саморегулирующихся нагревательных кабелей предельной мощности серии HPT для подключения питания рекомендовано использовать соединительную заделку TBX-4L.
Конечная заделка цепи: При монтаже высокотемпературных саморегулирующихся нагревательных кабелей предельной мощности серии HPT рекомендовано использовать конечную заделку ET-8 и полоса фторополимерной ленты TT-6. При температурах воздействия от 240°C до 260°C необходима конечная заделка HPEK-OJ.

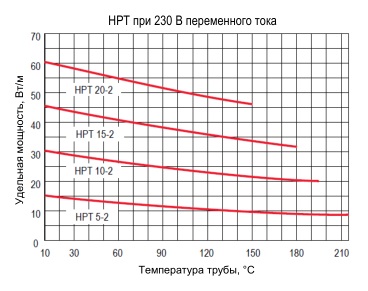

Кривые выходной мощности кабеля HPT
Выходная мощность показана применительно к кабелям в оболочке, смонтированным на изолированных металлических трубах.
| Тип изделия. Номинальное напряжение 230 В (~) | Длина зоны см | Выходная мощность при 10°C Вт/м |
|---|---|---|
| HPT 5-2 | 76 | 14 |
| HPT 10-2 | 61 | 28 |
| HPT 15-2 | 61 | 42 |
| HPT 20-2 | 61 | 57 |
Характеристики аппарата защиты кабеля HPT
В таблице указана максимальная длина цепи для различных уставок тока аппарата защиты. Уставки аппарата защиты и защита от утечки тока на землю должны основываться на действующих местных нормах. Защита электронагревательного оборудования от утечки тока на землю должна обеспечиваться для каждой цепи электрообогрева.
| Рабочее напряжение 230 В(~) | Макс. длина цепи различных уставок аппарата защиты в метрах | |||||
|---|---|---|---|---|---|---|
| Тип изделия | Температура включения °C | 16А | 25А | 32А | 40А | 50А |
| HPT 5-2 | 10 0 -20 -40 | 174 174 174 174 | 280 280 280 280 | 280 280 280 280 | 280 280 280 280 | 280 280 280 280 |
| HPT 10-2 | 10 0 -20 -40 | 87 87 87 87 | 140 140 140 140 | 185 185 185 185 | 198 198 198 198 | 198 198 198 198 |
| HPT 15-2 | 10 0- 20 -40 | 58 58 58 58 | 93 93 93 88 | 122 122 122 115 | 157 157 157 147 | 162 162 162 162 |
| HPT 20-2 | 10 0- 20 -40 | 44 43 40 38 | 70 69 64 60 | 91 89 83 77 | 117 114 106 98 | 130 130 130 124 |
Примечания
- Максимальная длина цепи зависит от типа автомата и рассчитана согласно IEC60898 при определенной температуре включения и температуре поддержания (10°С).
- Хотя система обогрева спроектирована для поддержания требуемой температуры продукта в трубе, температура включения может быть и ниже приведенных в таблице значений.
- MAX длина цепи - это не сумма длин отдельных кабелей? а длина одного непрерывного участка кабеля.
Взрывозащищенный кабель. Удельная мощность: 61 Вт/м. Длина секции до 130 м. Производитель: США.
