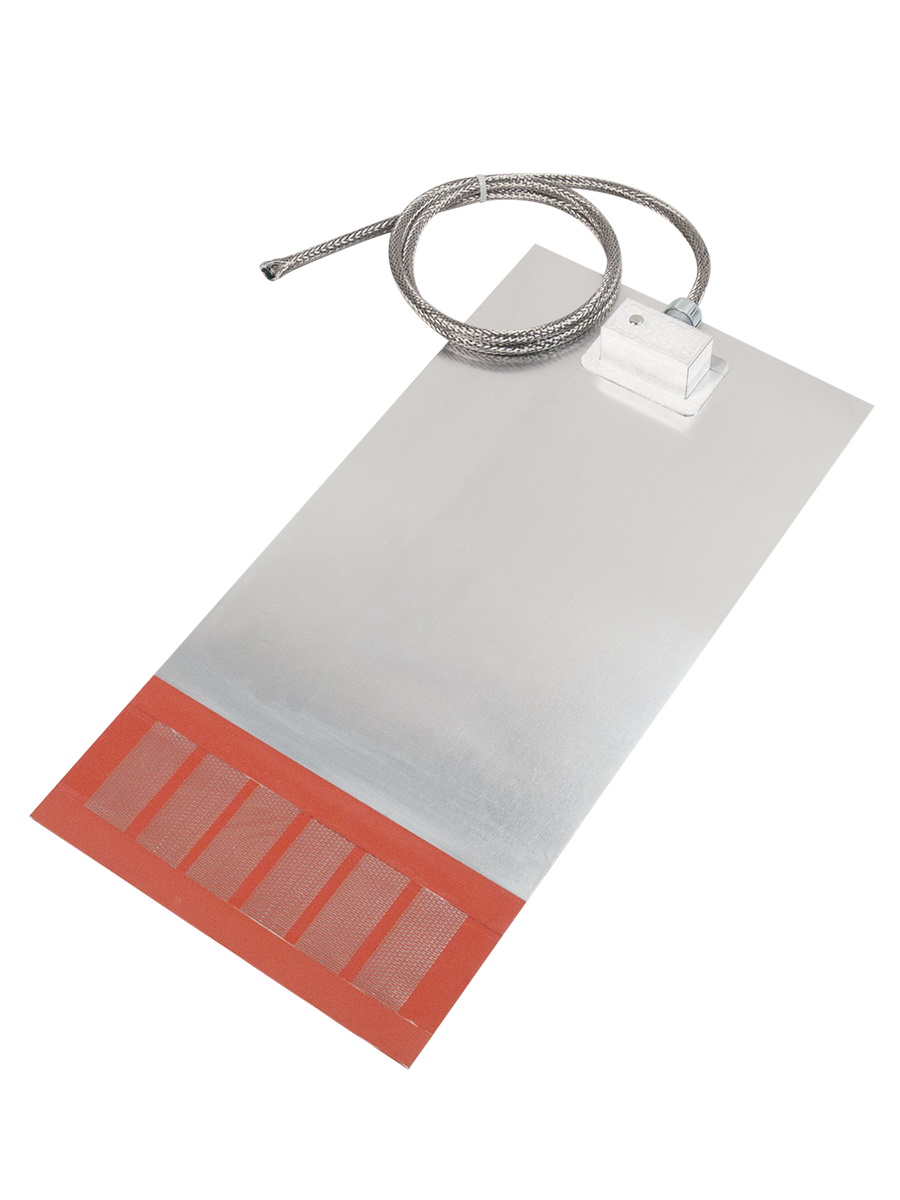

Равномерный эффективный обогрев емкостей и резервуаров, выполненных из различных материалов — стекловолокна, металла или пластика, обеспечивают гибкие изолированные греющие панели RT FlexiPanel или RTF FlexiPanel. Это высокопроизводительные элементы нагрева, предназначенные для поддержания температурной стабильности вязких сред или чувствительных к колебаниям температуры жидкостей. Гибкие панели пригодны для установки на криволинейные стенки резервуаров, вплотную прилегая к ним для создания равномерно распределенного по всей поверхности теплового потока.

В конструкции греющих панелей RT FlexiPanel и RTF FlexiPanel используются современные многопроводные элементы нагрева, изготовленные методом штампования по инновационной запатентованной технологии. Они используют большое количество параллельных проводников, исключающих возможность перегорания, поэтому во много раз более надежны, чем обычные электронагреватели.

Корпус греющих панелей RT FlexiPanel и RTF FlexiPanel изготовлен из прочного металла и превосходно защищает рабочие элементы как во время монтажных работ, так и в ходе эксплуатации. Тонкий профиль обеспечивает удобство и высокую скорость монтажа. Дополнительную надежность устройствам придает ламинация гибких нагревательных элементов слоем силиконовой резины, предохраняющей от воздействия влаги и обеспечивающей амортизацию при появлении вибрации. Согласно документации производителя, панели могут эксплуатироваться в том числе на взрывоопасных участках производственных линий.

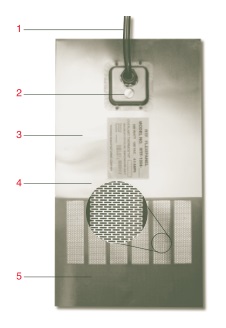

Конструкция греющей панели RT FlexiPanel (RTF FlexiPanel)

1 - Высокотемпературный токоподводящий проводник (1.3 мм2)

2 - Ограничитель системы тепловой защиты

3 - Защитная металлическая оболочка

4 - Нагревательный элемент из высокотемпературного сплава с параллельной схемой

5 - Ламинированная изоляция из высокотемпературной силиконовой резины

Примечания

  • Гибкие нагревательные панели RT Flexipanel (RTF FlexiPanel) могут быть разработаны под заказ, различной конфигурации и любого типоразмера.
  • Гибкие нагревательные панели RT Flexipanel (RTF FlexiPanel) снабжены питающим проводом 1.83 м, выдерживающим высокие температурные нагрузки. По желанию заказчика, панель может поставляться с трехжильным питающим проводом.

Характеристики греющей панели RT FlexiPanel

Номинальная мощность 500, 1000, 2000 Вт
Напряжение питания 120-240 В (~)
MAX температура поддержания 121°C
MAX температура непрерывного воздействия
в выключенном состоянии		 232°C
MIN температура монтажа -55°C
Температурный класс T2C до T6

Характеристики греющей панели RTF FlexiPanel

Номинальная мощность 300 и 500 Вт
Напряжение питания 120-240 В (~)
MAX  температура поддержания 121°C
MAX температура непрерывного воздействия
в выключенном состоянии		 232°C
MIN температура монтажа -55°C
Температурный класс T2C до T6

Монтажный набор для обслуживания панели

 Все модели греющих панелей FlexiPanel требуют монтажный набор для монтажа панели на стенке емкости или резервуара.

Варианты панелей RT Flexipanel

Тип изделия Рабочее напряжение Выходная тепловая мощность, ВТ Потребляемый ток, А Удельная теплота, Вт/м2 Размер панели, мм
RT-522 240 500 2,1 2635 305x610
RT-1022 240 1000 4,2 3100 305x1067
RT-2022 240 2000 8,3 3100 305x2134

Варианты панелей RTF Flexipanel

Тип изделия Рабочее напряжение Выходная тепловая мощность, ВТ Потребляемый ток, А Удельная теплота, Вт/м2 Размер панели, мм
RTF-2260 240 500 2,1 1084 305x1524
RTF-2284 240 500 2,1 775 305x2134

Характеристики аппарата защиты Flexipanel

Несколько греющих панелей RT FlexiPanel (RTF FlexiPanel) могут питаться от одного прерывателя цепи в соответствии с рабочим напряжением и потребляемым током. Потребляемый ток, уставки аппарата защиты и защита от утечки тока на землю должны основываться на действующих местных нормах. Защита электронагревательного оборудования от утечки тока на землю должна обеспечиваться для каждой цепи электрообогрева.

Принадлежности панели RT FlexiPanel (RTF FlexiPanel)

Монтажный набор RTM: Содержит материалы и инструменты, необходимые для монтажа греющих панелей RT FlexiPanel. В его состав входит клей с приспособлением для его нанесения, распорка, валик и соединительная лента. С помощью одного набора можно установить до 7500 см2 панелей.
Управляющие термостаты: Весь спектр механических термостатов и электронных модулей управления и контроля, разработанных и сертифицированных специально для систем электрообогрева.
Распределение энергии: Для систем нагрева, состоящих из нескольких цепей обогрева ёмкостей и резервуаров, а также для систем, в которых греющие панели FlexiPanel будут использоваться совместно с электрообогревом трубопроводов, предоставляются распределительные щиты и панели управления. Эти панели и щиты могут быть спроектированы индивидуально для требований каждого заказчика, включая тип корпуса и возможности управления и контроля.
