Системы управления электрообогревом

Выбор той или иной системы управления электрообогревом зависит от назначения, размера и сложности самой системы электрообогрева.  Нет никакого смысла принимать дорогостоящую систему  управления на основе сложных микропроцессорных контроллеров для банальной защиты от замерзания водоводов на небольшом технологическом узле. Точно так же, не разумно оставлять систему без управления, или обходиться только термостатом окружающей среды в случае обогрева сложной технологической установки на нефтеперерабатывающем предприятии с большим количеством трубопроводов и оборудования различного назначения и с  различными температурными условиями.

К выбору системы управления всегда нужно подходить рационально. Можно принять очень простую систему управления по температуре окружающей среды и, тем самым, подвергнуть опасности выбранные греющие кабели, а так же, не обеспечить необходимые температурные условия на самой технологической установке, но можно принять сложную, разветвленную систему управления с большим количеством  точек контроля и, тем самым, только навредить, подвергнув опасности замерзания отдельные участки данной установки.

Компания THERMON располагает большим ассортиментом оборудования для контроля и мониторинга систем промышленного обогрева.

На Российском рынке получили распространение следующие системы управления электрообогревом:

1. Термостаты окружающей среды Terminator ZP-Ambient, TED-Ambient

Такие термостаты служат для реализации контроля по температуре окружающей среды для защиты от замерзания.

2. Механические термостаты Terminator ZT-C

Такие термостаты служат для индивидуального контроля по температуре  объекта и могут устанавливаться непосредственно на трубопровод, или крепится к стенке. Термостат позволят подключение различных типов нагревательных кабелей и способен самостоятельно коммутировать токи нагрузки до 20А. Термостат можно использовать для удаленного управления пусковой аппаратурой на щитовом устройстве, подключив к нему контрольный кабель. Тип термостата выбирается в зависимости от температурных условий на обогреваемом объекте, подключаемого типа кабеля, способа монтажа.

3. Электронные термостаты Terminator ECM

Такие термостаты служат для индивидуального контроля по температуре  объекта и могут устанавливаться непосредственно на трубопровод, или крепится к стенке. Термостат позволят подключение различных типов нагревательных кабелей и способен самостоятельно коммутировать токи нагрузки до 20А. Термостат можно использовать для удаленного управления пусковой аппаратурой на щитовом устройстве, подключив к нему контрольный кабель. Тип термостата выбирается в зависимости от температурных условий на обогреваемом объекте, подключаемого типа кабеля, способа монтажа. Термостат может объединять в себе функции контроллера и лимитера (ограничителя), может также  исполнять только одну из этих функций. Термостат позволяет передавать сигналы о неисправности при помощи «сухого» контакта, а так же передавать информацию на более высокий уровень посредством интерфейса RS-485 по протоколу Modbus-RTU.

4. Электронные микропроцессорные контроллеры ТС-816 и система управления электрообогревом TraceNet

Микропроцессорные промышленные контроллеры способны решать самые сложные задачи в управлении системами электрообогрева и способны объединять в себе различные режимы  на разных каналах управления одновременно.  К числу самых распространённых алгоритмов управления системами электрообогрева при помощи микропроцессорных контроллеров можно отнести:

  • Индивидуальный  ON/OFF контроль по температуре объекта обогрева (как при помощи одного датчика, так и нескольких с задачей необходимых условий)
  • Групповой контроль по температуре окружающей среды с плавным пуском
  • Пропорциональный контроль по температуре окружающей среды.

Данные устройства позволяют считывать и передавать на более высокий уровень следующую информацию:

  1. Положенные и состояние пусковой и защитный аппаратуры
  2. Токи утечки на землю
  3. Рабочие токи нагревательных контуров
  4. Температуры на объекте
  5. Сигналы неисправности, а также многие другие параметры.

Система  управления электрообогревом на основе контроллеров

Система управления электрообогревом делится на два типа:

1. Централизованный тип системы управления

Централизованная система управления применяется при обогреве технологического оборудования, трубопроводов и бетонных полов находящихся в непосредственной  близости от источника питания (трансформаторной подстанции, щита управления электрообогревом).

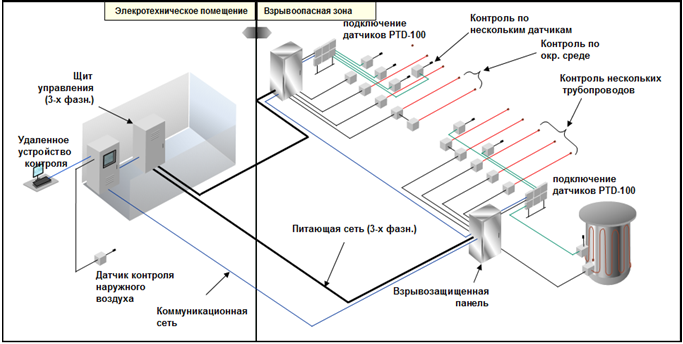

2. Децентрализованный тип системы управления

Дентрализованная система управления применима при обогреве технологического оборудования, трубопроводов и бетонных полов находящихся на значительном расстоянии от источника питания.
